Spektrometry światłowodowe CCD

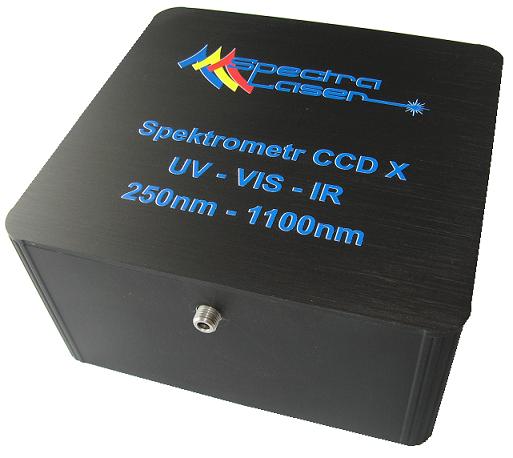

Światłowodowe spektrometry CCD X USB

UV zakres 250 - 450nm,

UV - VIS zakres 250 - 700nm,

VIS zakres 350 - 600nm,

VIS zakres 650 - 730nm,

VIS - IR 1 zakres 500 - 1000nm,

VIS - IR 2 zakres 600 - 1100nm,

VIS - IR 3 zakres 380 - 950nm,

UV - VIS - IR 1 zakres 200 - 1100nm,

UV - VIS - IR 2 zakres 250 - 1100nm

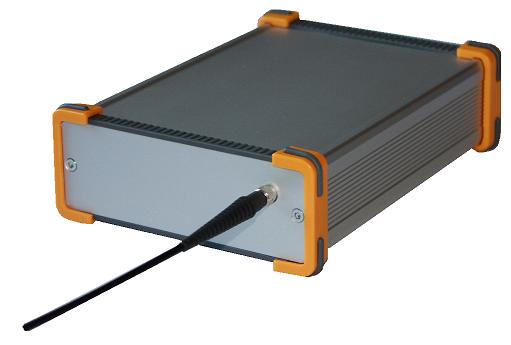

Światłowodowy spektrometr CCD X USB, służy do pomiaru widma światła, widma absorpcji lub transmisji.

Spektrometr w nowym wykonaniu, ulepszona elektronika i optyka, najnowsze oprogramowanie v5.0, szybszy pomiar i transmisja danych w 20ms

Spektrometr wyposażony jest w linijkę CCD 2048 pikseli firmy SONY^®, w zależności od zamówionego
widmowego zakresu pomiarowego montowane są w nim odbiciowe siatki 300 linii, 600 linii lub 1200 linii / mm.

Posiada układ optyczny typu : Crossed Czerny-Turner o ogniskowej = 85 mm

Badany strumień światła doprowadzony jest do spektrometru za pomocą światłowodu ze złączami SMA905,
inne złącza (FC lub ST) po wcześniejszym uzgodnieniu.

Szczelina wejściowa montowana standardowo ma szerokość 100µm, inne, większe (lub mniejsze) szerokości szczelin po uzgodnieniu.

Spektrometr podłączany jest do komputera PC poprzez złącze USB 2.0, za pomocą którego jest zasilany i sterowany.

W zestawie znajduje się spektrometr, światłowód kwarcowy o długości 1m ze złączami 2 x SMA905, kabel USB, oprogramowanie na PC i instrukcja,
do pracy nie jest wymagane żadne dodatkowe wyposażenie.

Najnowsze oprogramowanie sterująco-pomiarowe pracuje pod kontrolą systemu Windows^® XP, Vista, Windows 7, Windows 8 lub Windows 10,
program umożliwia pomiar widma światła, widma transmisji, widma absorpcji oraz wizualizację wyniku na wykresie i zapis do plików w formatach :

dla arkusza kalkulacyjnego Excel^® (.xls)
tekstowym (.txt)
graficznym z kompresją - JPG (.jpg)
graficznym bez kompresji - Bitmapa (.bmp)

W plikach tekstowych (txt, xls) zapisywane są długości fali i odpowiadające im natężenia sygnału dla poszczególnych pixeli,
pliki graficzne zawierają natomiast zrzut okna z wykresem zmierzonego widma.

Program pozwala dodatkowo na normowanie źródła światła co umożliwia wykonywanie pomiarów
transmisji / tłumienia np. filtrów optycznych i zapis wyników do w/w plików.

Model	zakres widmowy [nm]	Rozdzielczość [nm] @100µm	Czas Integracji [ms]	Interfejs do PC	Przetwornik A/C	Wymiary [mm] Szer., Wys., Dł.	Temperatura pracy [ºC]	Opis
SPEC_X_UV	250 - 450	1,2	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_UV_VIS	250 - 700	2,4	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_VIS	350 - 600	1,2	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_VIS_RUBIN	650 - 730	0,1	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_VIS_IR_1	500 - 1000	2,4	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_VIS_IR_2	600 - 1100	2,4	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_VIS_IR_3	380 - 950	2,4	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_UV_VIS_IR_1	200 - 1100	4,0	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC
SPEC_X_UV_VIS_IR_2	250 - 1100	4.0	1 - 5000	USB 2.0	14 bitów	120 x 115 x 65	10 - 40	spektrometr + program na PC

Na zamówienie produkujemy spektrometry światłowodowe CCD na inne zakresy widmowe, w innych obudowach i wykonaniach.

Przykładowe pomiary widma i transmisji wykonane w/w spektrometrami

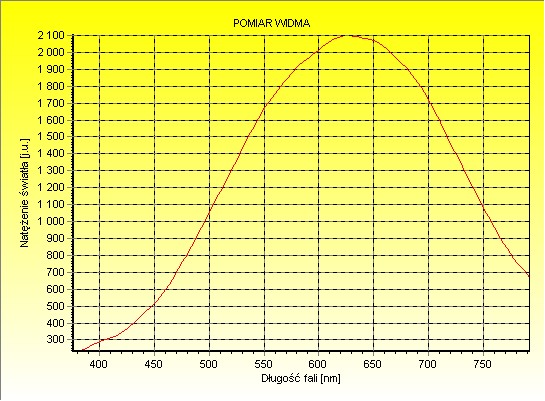

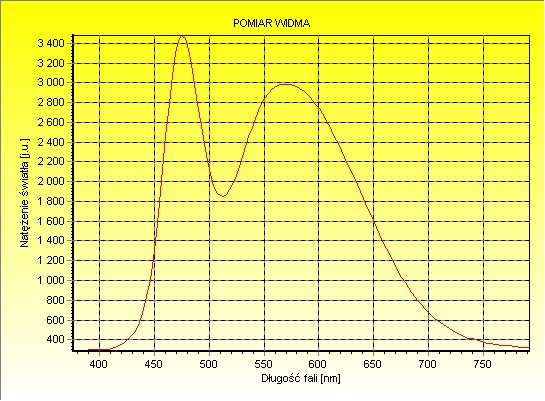

widmo białej (zimnej) diody LED	widmo halogena 500W

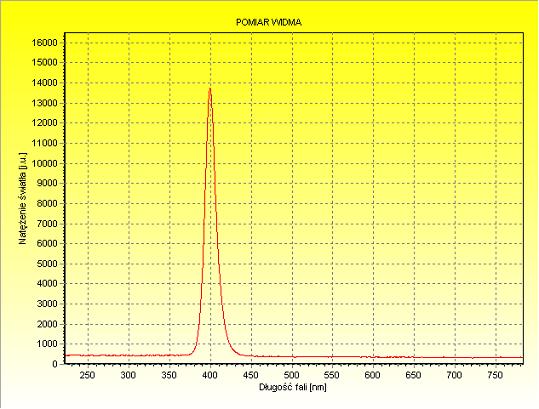

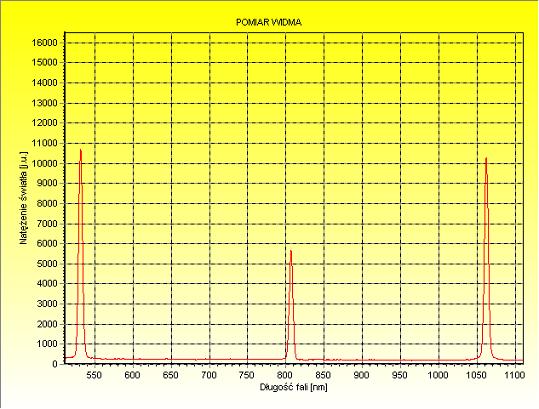

widmo LED UV 400nm	widmo lasera zielonego DPSS 532nm & 808nm & 1064nm

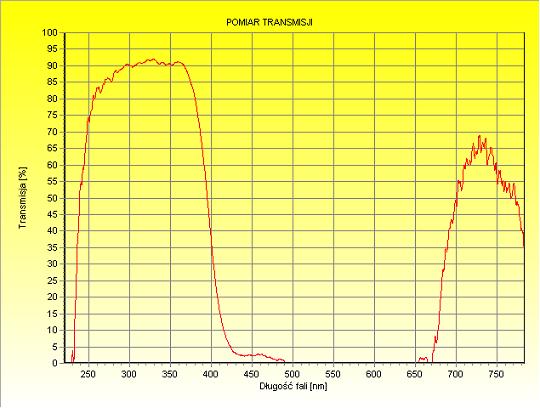

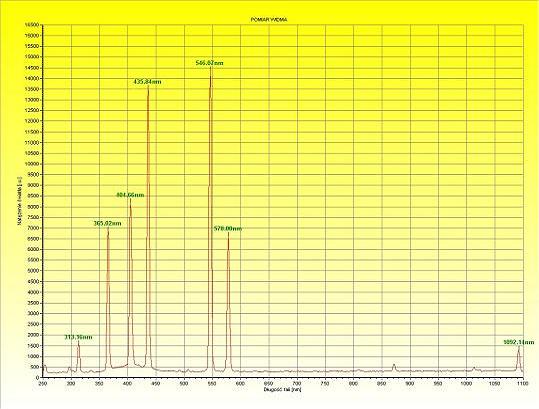

Widmo lampy kalibracyjnej rtęciowej Hg	transmisja filtra UG5 oświetlonego lampą Deuterową

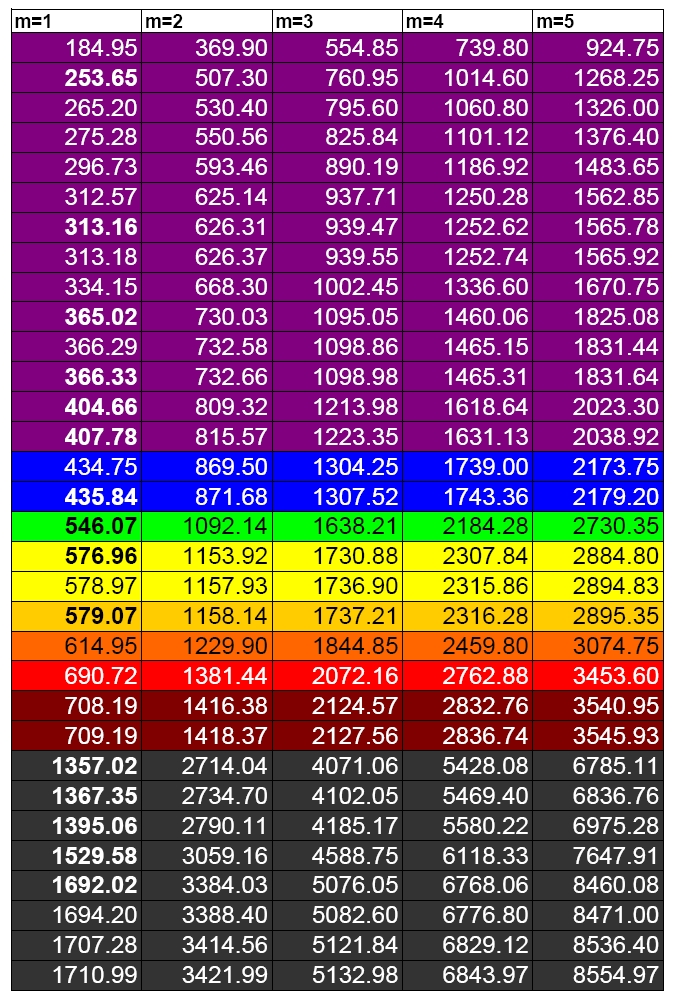

Linie lampy spektralnej wzorcowej Hg (rtęć) - pobierz w formacie PDF Linie_Hg.pdf
m - rząd
