       Drivery laserowe (zasilacze diod laserowych)


Drivery analogowe

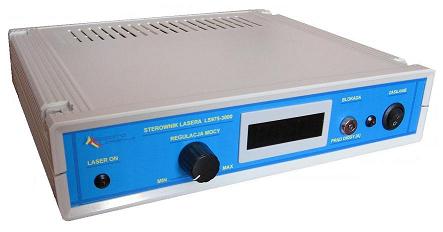

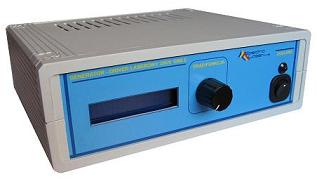

Laserowy driver analogowy  Driver analogowy z LED



Analogowy driver do diod laserowych
umożliwia zasilanie diody odpowiednim prądem, z możliwością jego regulacji.
Driver wyposażony jest w duży, czytelny i podświetlany panelowy wyświetlacz LCD lub LED wyświetlający ustawiony prąd,
potencjometr wieloobrotowy (10 obrotów) umożliwiający precyzyjną regulację prądu w całym dopuszczalnym zakresie drivera.
Driver posiada wejście zewnętrznej modulacji sygnałem cyfrowym TTL (0/5V) lub analogowym* (sinus / prostokąt / piła) i cyfrowym TTL,
które umożliwia modulację diody laserowej z zewnętrznego generatora.

Przy zamawianiu prosimy podać typ diody laserowej (ew. dł. fali) z którą ma współpracować driver,
gdyż diody laserowe pracują przy znacząco różnych spadkach napięć na złączu i musimy odpowiednio przygotować driver.

Orientacyjne spadki napięć na złączu :
Diody laserowe UV (395nm, 405nm) : 4V ... 6V
Diody
laserowe niebieskie (450nm, 455nm) : 5V ... 6V
Diody laserowe zielone (515nm, 520nm) : 7V ... 8V
Diody laserowe czerwone (635nm, 650nm, 660nm) : 2V ... 3V
Diody
laserowe IR (808nm, 975nm, 1064nm) : 1V ... 2V


Model Zakres regulacji prądu Typ drivera
ModulacjaTemperatura pracy [ºC] Wymiary
Szer., Wys., Dł.
Cena netto [zł]
DRIV_300_LCD_A 0 - 300 mA analogowy analogowa / TTL do 300kHz10 - 40 157 x 63 x 198 950
DRIV_1000_LED_A 0 - 1000 mA analogowy TTL do 100kHz10 - 40 290 x 70 x 260 1250
DRIV_3A_LED_A 0 - 3 A analogowy TTL do 100kHz10 - 40 290 x 70 x 260 1750
DRIV_5A_LED_A0 - 5 AanalogowyTTL do 10kHz10 - 40290 x 120 x 2601950
DRIV_10A_LED_A0 - 10 AanalogowyTTL do 10kHz10 - 40290 x 120 x 2602950
DRIV_25A_LED_A0 - 25 AanalogowyTTL do 10kHz10 - 40290 x 120 x 2603950




Drivery cyfrowe

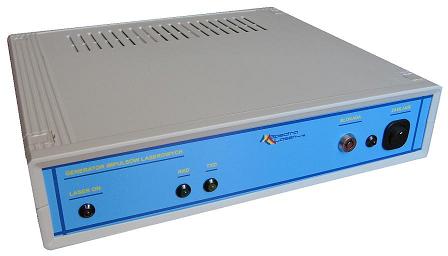

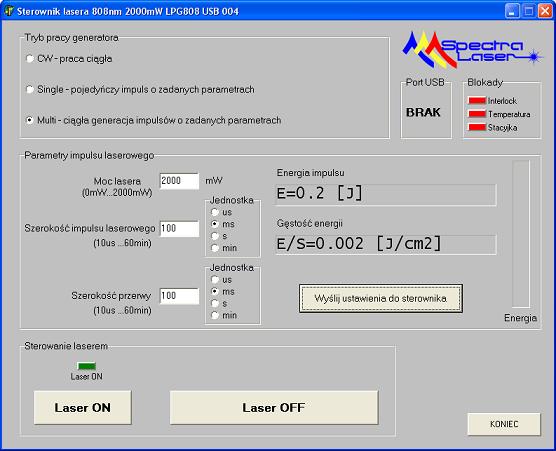

Driver cyfrowy LPG           Program LPG USB


Driver cyfrowy LPG USB (Laser Pulse Generator)

Cyfrowy driver - generator z zasilaczem do diod laserowych
umożliwia zasilanie diody odpowiednim prądem, z możliwością jego precyzyjnej regulacji.
Urządzenie w razie potrzeby posiada wbudowany regulator temperatury (20°C lub 25°C) dla modułu Peltiera użytego w diodzie laserowej.
Driver wyposażony jest w łącze USB 2.0 do podłączenia do komputera PC sterującego jego pracą i odpowiednie
oprogramowanie pod system Windows XP - Windows 10  na PC (w komplecie).
Oprogramowanie na PC umożliwia ustawianie i wysyłanie parametrów pracy do generatora,
oraz wylicza dawki dostarczonej energii i gęstość energii.

Driver posiada wbudowany generator sygnałów TTL i wyjście tego sygnału w standardzie TTL (0/5V) na oscyloskop,
dodatkowo posiada
wyjście synchronizacji TTL (0/5V) służące do wyzwalania np. spektrometru CCD.
Na wyjście BNC dostarczany jest pojedyńczy dodatni impuls o długości 600ns
po każdym wyłączeniu emisji lasera.

Driver posiada 3 tryby pracy : CW, Pojedyńczy impuls i Generator impulsów (do 500kHz),
niezależnie można zadawać szerokość trwania impulsu laserowego, oraz przerwy pomiędzy impulsami,
zakresy ustawiania to 1µs - 1h z rozdzielczością
1µs w całym zakresie, oraz zadawać poziom mocy w zakresie 0 - 100% co 1mW
w trybie CW możliwa jest tylko regulacja mocy oraz włączanie i wyłączanie lasera.

Przy zamawianiu prosimy podać typ diody laserowej (ew. dł. fali) z którą ma współpracować driver,
gdyż diody laserowe pracują przy znacząco różnych spadkach napięć na złączu i musimy odpowiednio przygotować driver.

Orientacyjne spadki napięć na złączu :
Diody laserowe UV (395nm, 405nm) : 4V ... 6V
Diody
laserowe niebieskie (450nm, 455nm) : 5V ... 6V
Diody laserowe zielone (515nm, 520nm) : 7V ... 8V
Diody laserowe czerwone (635nm, 650nm, 660nm) : 2V ... 3V
Diody
laserowe IR (808nm, 975nm, 1064nm) : 1V ... 2V


Model Zakres regulacji prądu [mA] Typ drivera
Temperatura pracy [ºC] Wymiary
Szer., Wys., Dł.
Cena netto [zł]
DRIV_LPG_USB 0 - 6000* cyfrowy 15 - 40 290 x 70 x 260 1950

* Ustawiany zależnie od użytej diody laserowej (0 - 5W)
Inne czasy impulsów i prądy na zamówienie

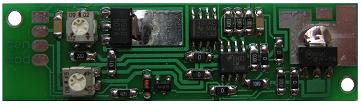

Na zamówienie produkujemy drivery do innych diod laserowych
(zakres regulacji prądu, rozdzielczość regulacji, dodatkowe chłodzenie diody laserowej modułem peltiera)
